Проходная дробеструйная камера длиной 18-метров в действующем цехе

Отрасль: производство металлоконструкций
Задача: очистка балок и ферм длиной до 14 метров
Ограничения: стеснённая площадь цеха, невозможность остановки производства
Решение: проходная дробеструйная камера с механизированным возвратом абразива

Завод выпускает металлоконструкции для строительства промышленных объектов. Балки, фермы и рамы длиной до 14 метров требуют дробеструйной очистки перед нанесением защитного покрытия.

До модернизации подготовка поверхности проводилась на открытом участке корундом. Это создавало три основных проблемы:

Низкая производительность. Абразив собирался и загружался в напорную установку вручную, низкая скорость очистки, повышенная запыленность,
Нестабильное качество. Зависимость работ от погодных условий, сильный разброс по шероховатости и классу чистоты что приводило к браку на участке окраски.
Участок стал узким горлышком. Малярный цех простаивал в ожидании подготовленных изделий. Отгрузка задерживалась.

Дополнительно возникали проблемы с охраной труда: пыль выходила за пределы рабочей зоны, операторы работали в условиях плохой видимости и запылённости.

Почему не подошла типовая камера

Стандартное решение — это четкие габариты, длина, ширина, высота, расстановка обслуживающего оборудования, а в существующем цехе установить такую камеру было невозможно:

Сетка колонн ограничивала свободную длину.
Проезды для внутризаводского транспорта сокращали доступную ширину.
Рабочая зона мостового крана перекрывала часть площади.
Заглубление для сбора абразива требовало переноса силовых кабелей, проложенных под полом.

Кроме того, заказчик не мог остановить производство на срок, достаточный для капитального строительства. Камеру нужно было встроить в действующий поток.

Инженерный подход

Специалисты «Дробемет Инжиниринг» выехали на предприятие для обследования участка. Цель обследования — не просто замерить свободное место, а понять, как изделие перемещается по цеху, где возникают потери времени и как камера может сократить общий производственный цикл.

Что проверяли на участке

Параметр	Зачем это важно
Доступная длина и ширина	Определяет габариты камеры и ориентацию относительно колонн
Высота до ферм перекрытия	Влияет на размещение вентиляционного оборудования
Схема перемещения изделий	Показывает, можно ли организовать проходную схему без лишних манёвров
Точки подключения электросети	Влияет на трассировку кабелей и стоимость подключения
Расположение вентиляционных каналов	Определяет способ отвода воздуха из камеры
Грунт и фундаментная плита	Влияет на возможность заглубления для системы сбора абразива
Производственная программа	Задаёт требуемую пропускную способность (производительность)

Сравнение вариантов

На основании обследования было предложено три варианта компоновки:

Вариант 1. Тупиковая камера.
Изделие въезжает и выезжает с одной стороны. Требует площадки для разворота перед камерой.
Отклонён: недостаточно места для манёвра 14-метровой балки, увеличивается время цикла.

Вариант 2. Камера с боковой загрузкой.
Изделие подаётся перпендикулярно длинной оси камеры.
Отклонён: требует переноса крановых путей, длительная остановка производства.

Вариант 3. Проходная камера.
Изделие входит с одной стороны, выходит с другой. Интегрируется в технологический поток без разворотов.
Принят к реализации.

Почему выбрали проходную схему

Не требуется манёвровая площадка — балка входит с участка сборки, выходит в зону окраски.
Время перемещения сокращается.
Разделение «грязной» зоны (вход) и «чистой» зоны (выход) снижает вторичное загрязнение.
Возможность встроить камеру в последовательную линию при дальнейшей автоматизации.

Наше техническое решение

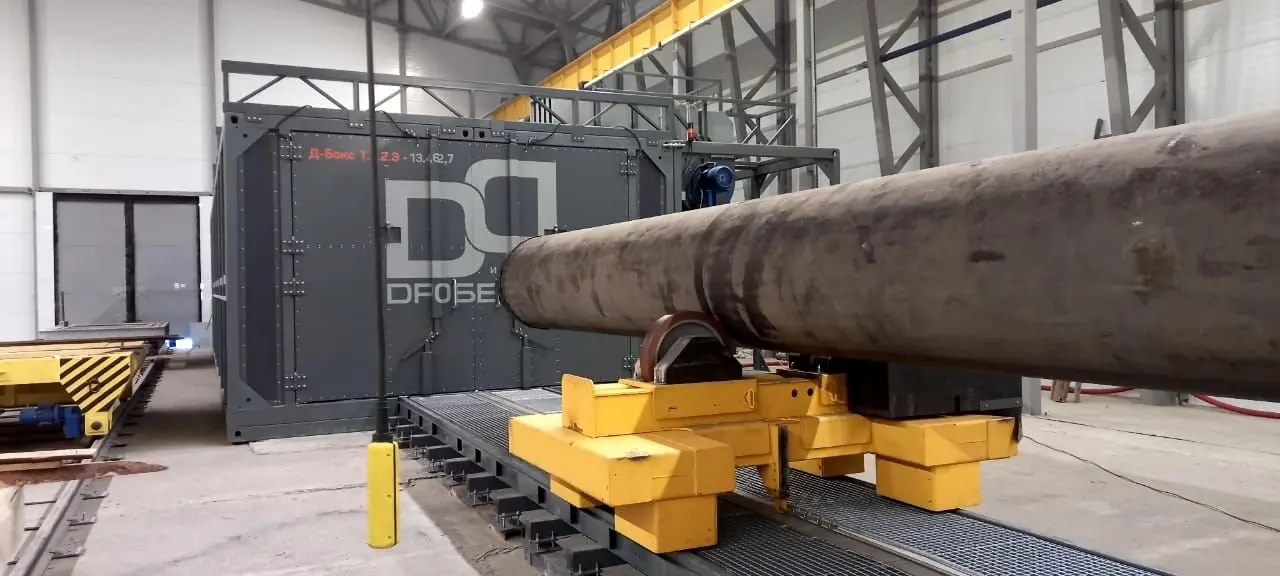

Проходная дробеструйная камера с внутренними размерами Д × Ш × В (18 000х6000х5 000) мм. Конструкция адаптирована под сетку колонн заказчика.

Корпус и износостойкая защита

Корпус выполнен из сэндвич-панелей. Внутренние поверхности в зонах интенсивного воздействия защищены резиновыми шторами. Защита рассчитана на срок службы не менее 5 лет при плановой загрузке.

Транспортная система

Для перемещения металлоконструкций установлена рельсовая тележка грузоподъёмностью 10 тонн Особенности реализации:

Рельсы выведены за пределы камеры на 18 метров с каждой стороны, что позволяет безопасно загружать изделие краном.
Тележка оснащена электрическим приводом.
Перемещение тележки возможно только при открытых воротах со звуковой сигнализацией

Дробеструйное оборудование

Для равномерной очистки установлено 2 (два) дробеструйных аппаратов с производительностью 15 — 20 м.кв/час
Сопла Вентури, обеспечивающие обработку поверхностей за один проход.
Используемый абразив: дробь колотая

Система сбора и возврата абразива

Одна из ключевых инженерных задач — организовать сбор и возврат дроби в дробеструйные установки в автоматическом режиме при ограниченной возможности заглубления.
Применено решение: вместо глубокого приямка со шнеком используется модульный скребковый пол с заглублением 180мм.

Принцип работы скребковой системы сбора дроби:

Сбор дроби: во время работы оператора отработанная дробь (абразив) падает через решетчатый настил в скребковый пол, который перемещает ее к поперечному скребку, а тот к ковшовому элеватору.
Ковшовый элеватор поднимает дробь в систему очистки (сепаратор), где он очищается от пыли и мусора, после чего готовая к повторному использованию дробь снова подается в напорный аппарат.

Фильтровентиляционная установка (ФВУ)

Производительность: 2х18 000м³/ч.
Тип фильтрующих элементов: картриджные.
Очистка фильтров: импульсная продувка

Воздухообмен рассчитан так, чтобы:

внутри камеры был 60 кратный воздухообмен;
пыль не выходила за пределы рабочей зоны;
операторы работали в условиях, соответствующих требованиям охраны труда.
система вентиляции разомкнутого типа, что обеспечивает возврат воздуха в помещение цеха.

Освещение

Освещённость рабочей зоны: 400 лк.
Защищённые светильники с заменяемыми стёклами.

Итоговые результаты

Технический результат

Камера обеспечивает очистку металлоконструкций с равномерной степенью подготовки поверхности Sa 2½ и позволила организовать устойчивую работу участка по производственной программе.

Что изменилось на практике

Стабильность процесса. Качество очистки перестало зависеть от действий конкретного оператора.
Снижение брака. Равномерная подготовка поверхности улучшила адгезию лакокрасочного покрытия.
Улучшение условий труда. Пыль локализована внутри камеры, операторы работают в защищённой среде.
Резерв мощности. Участок готов к увеличению производственной программы без дополнительных капитальных затрат.
Предсказуемость сроков. Отгрузка перестала зависеть от «узкого горлышка» на подготовке поверхности.

Окупаемость проекта

При расчёте окупаемости учитывались:

экономия на оплате труда операторов;
сокращение расхода абразива;
снижение брака и повторной обработки;
рост пропускной способности (возможность принять дополнительные заказы);
снижение штрафов за срыв сроков отгрузки.

Расчётный срок окупаемости: 36 месяцев (зависит от загрузки производства).

Размещение дробеструйной камеры в действующем цехе требует не просто подбора оборудования нужных габаритов. Ключевое значение имеет интеграция в производственную логистику.

В данном проекте проходная схема была выбрана потому, что она позволила:

обрабатывать металлоконструкции длиной до 14 метров без разделения процесса;
исключить лишние манёвры с длинномерными изделиями;
связать очистку с последующим окрасочным участком;
использовать ограниченное пространство цеха;
провести монтаж без длительной остановки производства.
