Как работает дробемет и почему это не пескоструй

Дробеметная установка — это закрытая рабочая камера, внутри которой абразив разгоняется не сжатым воздухом, а механически. Ключевой узел здесь метательная турбина: быстро вращающееся колесо с лопатками, которое подхватывает дробь из питателя и швыряет её на изделие плотным направленным факелом. Скорость частиц на выходе достигает 70–90 м/с, и каждая дробина работает как микроскопический молоток. Отсюда и принципиальная разница с пневматическими системами, где всю работу выполняет компрессор: дробеметному оборудованию компрессорная станция для метания не нужна, а значит, себестоимость обработки квадратного метра поверхности у него в разы ниже.

Дробеметы устанавливаются стационарно. Турбине нужны фундамент, жёсткая рама, защищённые стенки камеры и организованный возврат абразива. Производство получает: стабильную производительность, повторяемость результата и обработку без участия человека внутри камеры. Оператор стоит у пульта, а не в скафандре под потоком абразивной пыли. Там, где нужна обратка единичных изделий сложной геометрии, крупногабаритных сварных конструкций, применяют дробеструйные камеры, и это не конкурирующие технологии, а разные инструменты под разные задачи.

Внутренняя обшивка камеры — отдельная инженерная история. Поток дроби бьёт не только по детали, но и по всему, что находится рядом, поэтому стенки закрывают сменными панелями из износостойкой и марганцовистой стали. Панели считаются расходником, и закладывать их замену в бюджет эксплуатации нужно сразу, а не через год после запуска, когда в стенке появится характерный светлый овал.

Абразив решает больше, чем турбина

В дробеметах применяют стальную и чугунную дробь, колотую и литую, металлическую сечку и абразивные смеси. Чугунная дробь дешевле и неплохо снимает окалину и рыхлую ржавчину, но она хрупкая, быстро бьётся и плохо справляется с плотными наслоениями, остатками формовочной смеси и клейкими загрязнениями. Стальная дробь дольше живёт в обороте и позволяет получить предсказуемую шероховатость. Разница в цене за тонну кажется существенной ровно до того момента, пока не посчитаешь количество циклов, которое каждая из них выдерживает.

Форма частицы задаёт характер работы. Литая круглая дробь работает наклёпом: она сминает и уплотняет поверхностный слой, оставляя матовый профиль без острых пиков. Колотая дробь с рваными гранями режет, а не мнёт, и даёт более выраженную шероховатость под последующее нанесение покрытия. Если задача — снять окалину и подготовить поверхность под грунт с хорошей адгезией, колотая предпочтительнее. Если нужно упрочнение и аккуратный внешний вид, круглая. Подобрать марку и фракцию под конкретное изделие проще, когда абразив и запчасти идут от того же поставщика, что и оборудование: этот вопрос закрывается разделом комплектующих и расходных материалов.

Размер дробины влияет на скорость обработки не так, как подсказывает здравый смысл. Крупная дробь несёт больше энергии в одном ударе, но на килограмм абразива таких ударов приходится немного. Мелкая дробь при том же расходе даёт кратно большее число контактов с поверхностью, поэтому очистка идёт быстрее и равномернее — при условии, что энергии единичного удара хватает, чтобы пробить слой загрязнения. Отсюда практическое правило: толстая окалина и литейная корка требуют крупной фракции, тонкий налёт ржавчины и подготовка под покраску — мелкой. Смешивание фракций в рабочей смеси допустимо и часто используется намеренно, чтобы получить компромиссный профиль.

Что дробемет делает с металлом и где он бессилен

Основная область применения — предварительная абразивная обработка перед грунтованием и окраской. Установки ставят на линии стального проката, трубопрокатных производств, в литейных цехах, в машиностроении и сборочных производствах. Через камеру проходят листы, профиль, трубы, штамповки, отливки, сварные металлоконструкции. Логичное продолжение технологической цепочки — окрасочно-сушильное оборудование: очищенный металл должен попасть под грунт в течение нескольких часов, иначе активированная поверхность начнёт ржаветь прямо в цехе, и вся работа дробемета пойдёт насмарку.

Помимо очистки от окалины, коррозии, старой краски и формовочных масс, дробемет решает задачу, о которой заказчики вспоминают в последнюю очередь. Называется она поверхностным упрочнением, или микроковкой. Каждый удар дробины пластически деформирует тонкий приповерхностный слой, и в нём формируются остаточные сжимающие напряжения. Металл после такой обработки значительно хуже набирает усталостные повреждения: трещины зарождаются на растянутых волокнах, а тут волокна поджаты. Для рессор, пружин, зубчатых колёс, элементов подвески и сварных конструкций циклического нагружения это не бонус, а полноценный технологический эффект.

Ограничения тоже есть, и они геометрические. Дробь летит по прямой и не умеет заворачивать за угол. Глухие отверстия малого диаметра, узкие пазы, внутренние полости сложной формы, мелкая резьба — всё это дробемет либо не обработает вовсе, либо обработает неравномерно, а остатки абразива потом придётся убирать вручную. Тонколистовые детали малой жёсткости — отдельный риск: односторонний наклёп способен повести деталь так, что править её будет дороже, чем красить неочищенной. Локальные операции по зачистке сварных швов и подготовке отдельных участков логичнее выносить на участок зачистки металлоконструкций, где пыль и шум локализованы, а работа ведётся вручную инструментом.

От чего на самом деле зависит степень очистки

Качество работы дробемета складывается из энергии удара, плотности потока и геометрии его падения на поверхность. Энергия задаётся массой частицы и скоростью её вылета, скорость — окружной скоростью турбины и её конструкцией. Плотность потока определяется производительностью питателя и числом метательных аппаратов. Угол атаки задаёт, что будет преобладать: срез загрязнения при остром угле или наклёп при близком к прямому. Все эти параметры связаны между собой, поэтому «просто прибавить оборотов» обычно не работает: растёт износ и расход абразива, а степень очистки прибавляет процент-другой.

Отдельно стоит износ самих метательных лопаток. Лопатка — это деталь, которая по определению работает в потоке абразива, и по мере выработки она начинает бросать дробь не туда, куда рассчитывал конструктор. Факел размывается, часть потока уходит в стенку, деталь получает неравномерное покрытие ударами. Классическая жалоба «камера стала хуже чистить» примерно в половине случаев объясняется не абразивом и не турбиной целиком, а изношенным комплектом лопаток, которые никто не менял с момента пусконаладки.

Третий фактор — чистота абразива в обороте и работа аспирации. Дробь, которая ходит по кругу вместе с пылью, окалиной и осколками собственных разрушенных частиц, теряет эффективность, забивает питатели и ускоряет износ всего тракта. Пылевая взвесь в камере дополнительно гасит энергию потока. Поэтому сепарация абразива и фильтровентиляционная установка не относятся к опциям, улучшающим комфорт: от них напрямую зависит, будет ли оборудование через полгода работать с паспортными показателями или превратится в дорогой генератор пыли.

Стандартная комплектация промышленной установки, независимо от типа, включает набор систем, которые правильнее рассматривать как единый комплекс:

• рабочую камеру с износостойкой футеровкой и метательными турбинами;
• систему сбора и транспортировки абразива со шнеками и элеватором;
• сепаратор для отделения пыли, окалины и непригодной дроби;
• пылеуловитель с импульсной очисткой фильтр-патронов и воздуховоды;
• транспортное оборудование: рольганг, конвейер, подвеску или барабан;
• щёточно-обдувочный узел на выходе из камеры;
• систему автоматики, защиты и шкаф управления.

Рекуперация абразива: где на самом деле лежат деньги

Если из всей статьи стоит запомнить один практический вывод, то он такой: систему очистки и возврата абразива нужно закладывать в бюджет сразу, вместе с камерой. Соблазн сэкономить на этом узле понятен, потому что он ощутимо влияет на стоимость проекта и не выглядит частью «основной» машины. Расплата приходит на этапе эксплуатации, когда выясняется, что дробь расходуется в разы быстрее расчётной.

Работающая система рекуперации выглядит так: отработанная дробь вместе с продуктами очистки уходит через шнековый пол в приямок, элеватор поднимает её наверх, сепаратор отделяет пыль и лёгкие фракции, магнитный узел убирает посторонние ферромагнитные включения, а годная дробь возвращается в бункер и снова идёт на турбины. Весь цикл занимает секунды и не требует остановки обработки. Потери абразива в такой схеме сводятся к естественному износу частиц, а это единицы процентов от оборота.

Экономика тут считается за полгода эксплуатации, без сложных моделей. Дальше вопрос о целесообразности закрывается сам собой. Побочный эффект тоже полезный: замкнутый контур с фильтрацией держит запылённость в цехе на приемлемом уровне, что заметно упрощает разговор с надзорными органами.

Эксплуатация: что ломается и как этого не допустить

Дробемет — машина выносливая, но не самообслуживающаяся. Основные отказы предсказуемы и почти всегда связаны с износом: лопатки метательных аппаратов, футеровка камеры, направляющие втулки, элементы элеватора и фильтр-патроны. Ни одна из этих позиций не выходит из строя внезапно, у каждой есть понятный ресурс в часах наработки. Проблема начинается там, где никто не ведёт учёт этих часов и замену делают по факту падения качества очистки, то есть с опозданием на несколько недель брака.

Второй источник неприятностей — качество и стабильность подачи абразива. Дешёвая дробь с широким разбросом по твёрдости и фракции даёт скачущую шероховатость от детали к детали, и никакая настройка турбин это не компенсирует. Неравномерная подача, вызванная забитым питателем или обеднённой рабочей смесью, приводит к тому же результату. Проверить это несложно: контроль фракционного состава смеси раз в смену занимает пять минут и снимает половину вопросов к качеству обработки.

Третий фактор — квалификация оператора, и это не формальность из инструкции по охране труда. Человек, который понимает связь между оборотами турбины, расходом дроби и получаемым профилем поверхности, настроит режим под конкретную партию за один пробный проход. Человек, который знает только кнопку «пуск», будет гонять паспортный режим по всему, что приезжает в цех, и удивляться разбросу результатов. Базовый регламент, который окупается на любом производстве, укладывается в короткий список:

• ежемесячно контролировать параметры турбин, уровень вибрации и работу аспирации;
• следить за равномерностью подачи абразива и уровнем дроби в бункере;
• ежедневно очищать сепаратор и фильтры от отсева и пыли;
• раз в смену проверять фракционный состав рабочей смеси и добавлять свежую дробь;
• вести журнал наработки лопаток и футеровки, менять их по ресурсу, а не по факту брака;
• соблюдать сроки планового обслуживания и допускать к управлению только обученных операторов.

Как выбрать установку под своё производство

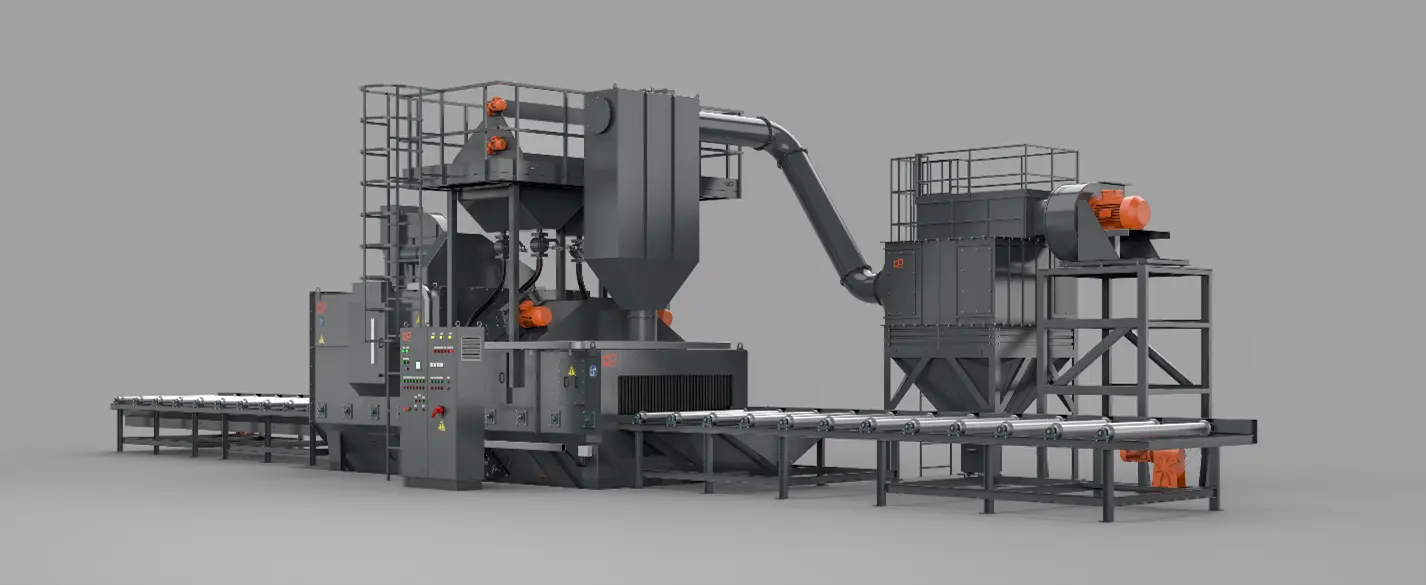

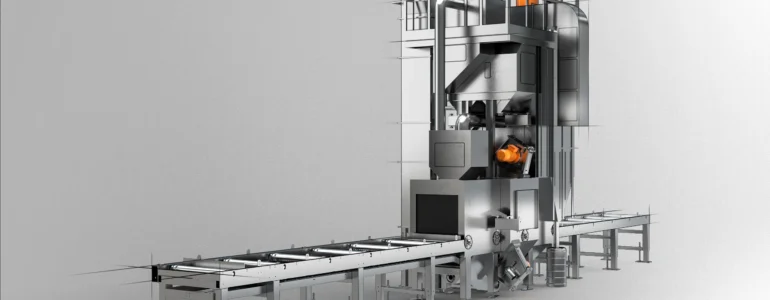

Отправная точка при выборе — не производительность и не количество турбин, а номенклатура изделий. Массовая обработка однотипного проката с непрерывным потоком однозначно уводит в сторону проходного дробемета с роликовой дорогой. Трубы требуют специализированной линии с вращением заготовки. Мелкие детали партиями по несколько сотен килограммов дешевле и проще обрабатывать в барабане, крупногабаритные конструкции, которые нельзя кантовать, — на подвеске. Разнородная номенклатура с постоянно меняющимися габаритами обычно приводит к проектному решению под конкретный цех.

Второй параметр — реальная, а не паспортная производительность. Цифра выброса дроби в килограммах за минуту сама по себе ни о чём не говорит, потому что важнее площадь поверхности, обработанной за час до нужной степени очистки по Sa 2,5 или Sa 3. Эту величину имеет смысл обсуждать с производителем применительно к вашему типу загрязнения и вашей марке абразива. Разница между окалиной после горячей прокатки и лёгким налётом атмосферной ржавчины может составлять несколько раз по времени цикла. Как это выглядит на практике, проще всего оценить по реализованным проектам с конкретными габаритами, мощностями и производительностью фильтровальных установок.

Третий блок вопросов — инфраструктура. Установке нужны электрическая мощность, приямок под систему возврата абразива, место под фильтровальное оборудование, высота цеха под элеватор и подъездные пути для загрузки. Эти ограничения выясняются на этапе проектирования, и именно они чаще всего заставляют переигрывать первоначальную конфигурацию. Поэтому разговор о планировке участка стоит начинать одновременно с выбором типа камеры, а не после подписания спецификации. Технологический аудит действующего производства с расчётом проекта Дробемёт Инжиниринг проводит бесплатно, и начинать логичнее именно с него.

Коротко о главном

Дробеметная обработка остаётся самым экономичным способом подготовки металла к окраске в стационарных условиях и одновременно даёт упрочнение поверхности. Тип установки определяется номенклатурой изделий, качество результата — сочетанием абразива, состояния метательных аппаратов и чистоты рабочей смеси, а стоимость владения — наличием нормальной системы рекуперации и дисциплиной обслуживания. Всё остальное решается на этапе проектирования под конкретное производство: свяжитесь с нами, и мы подготовим расчёт под вашу номенклатуру и планировку цеха.
